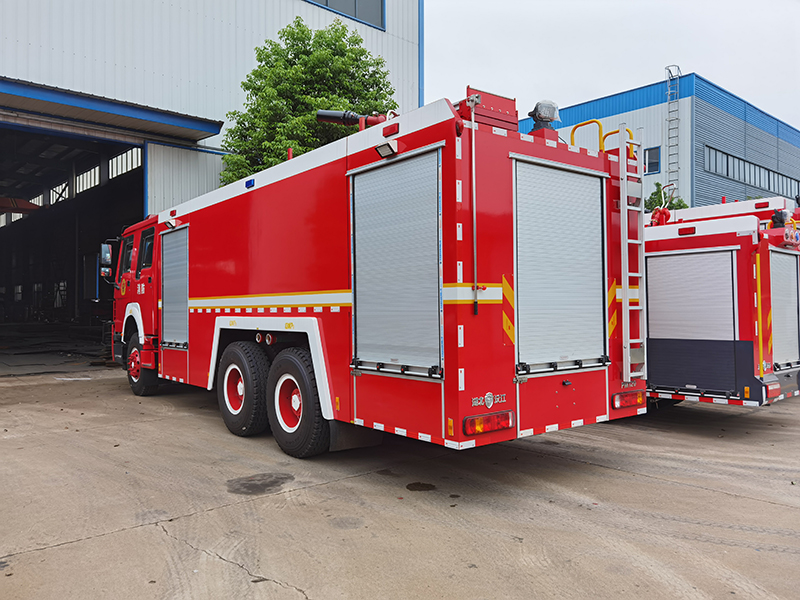

一、 底 盤

型 號：ZZ5347V4647E5

驅動型式：6×4

軸 距：4600+1350mm **車速： 90km/h

發動機型號： D10.38-50(國五)（柴油） 功 率：276kW

整車尺寸：10075*2500*3650（mm）

二、 駕乘室

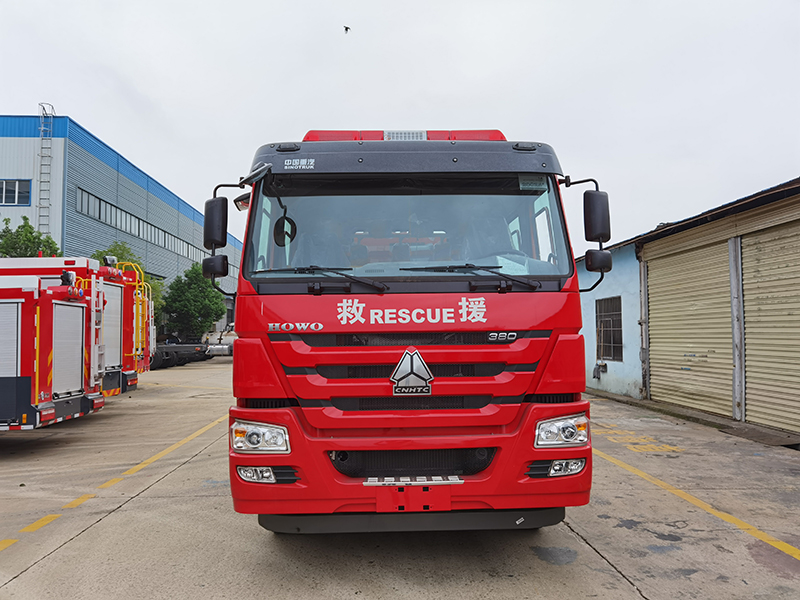

結 構：平頭、四開門雙排駕駛室

座位設置：前排 2 人(含駕駛員)，后排 4 人

設 備：除原車設備外，加裝有 100W **報器、回轉**開關、取力器**開關及指示燈。

三、 容 罐

容 量：水:12000kg 泡沫：4000Kg 材 質：優質碳鋼板

結 構：鋼板焊接式，內設防蕩板

設 備：22 個人口孔，帶有快速鎖緊及開啟裝置

2 2 個溢流裝置

2 2 個液位指示器

2 2 個排污口，手動閥**技術要求：符合GA39 的有關規定

四、消防泵及管路系統

型 號：CB 10/60

流 量 ： 低 壓 60L/s 壓 力 ： 低 壓 1.0Mpa 引水時間：≤50s

安裝形式：后置式

v 管路系統

外進水管路：泵后側有 1 個外進水口，其管徑Φ150mm，接外吸管，內扣接口（悶蓋密封）；吸水管Φ150×4m(2 根)。

內進水管路：1 個Φ150mm 的后進水，由罐體進入消防泵，裝 1 只Φ150mm 蝶閥，連接液罐與水泵。

出水管路：※2 個Φ80mm 球閥和 2 個Φ65mm 球閥**的常壓出水口； 兩側有 2 個Φ65mm 球閥**的中壓出水口；

※ 1 個Φ89mm 的炮管路，采用Φ80mm 撓性接頭，并用Φ80mm 球閥**。

注水管路：※ 1 個Φ50mm 的內注水管路，可通過水泵直接向罐內注水；

※ 在車身兩側各有 1 個外注水口。

放余水管路：為保護水泵及各球閥，在管路的**處加裝放余水閥。

冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。

泡沫比例混合器： 型式：環泵式 混合比：6%

五、 消防炮

型 號：PL48

流 量：48L/s

射 程：水≥60m 泡沫≥55 m 壓 力：1.0Mpa

回轉角度：水平≥270°，俯仰-20°～70°

六、 器材箱及泵房

材 質：骨架為優質型鋼

結 構：器材箱內分隔采用型鋼結構，牢固可靠，提高空間利用率和可變性。開 門：器材箱左右后三側均有鋁合金卷簾門，輕便可靠、噪聲小。

器材布置原則

v 按戰斗編成和戰斗展開設計器材集成；

v 按人體工程學原理設計各種器材托架；

v 按使用邏輯關系和使用頻率放置器材；

v 站在地面或踏板上 2 個動作內取用任何器材。

器材布置特點

v 可配備鋁合金抽屜、水平旋轉托板、翻轉器材豎托架、使各種器材放置合理，空間利用率>80%。

v 使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材。

七、 翻轉踏板

材 質: 優質Q23** 鋼材；蒙皮為花紋鋁板。

結 構：采用彈簧和門止口雙重鎖定，安全可靠。

八、 電器系統

牌照燈座：符合GB4785 的規定，滿足牌照照明需要。

駕駛室頂部：配備長排豪華**,**報器功率為 100W；**報器、**

燈、爆閃燈電路為**式附加電路，**器安裝在駕駛室內。安全標志燈：下部兩側各安裝 4 具標志燈，兩側各一只轉向燈，配有示廓燈。

九、 總體技術要求

1、 所有操作開關、儀表、器材架及車輛均有符合規范的銘牌標志；

2、 整車性能符合 GB7956《消防車性能要求及試驗方法》的規定；

3、 液罐質量符合 GA39 的規定;

4、 整車外觀美觀大方,平整度符合 GA39 的規定;

5、 所有粘接平整牢固，符合企標規定。

6、 所有焊接牢固、焊后打磨光整。
