HZS60型混凝土攪拌樓產品結構特點：

★采用同樣主機JS1000，大生產率可達60m3/h，比一般的提高20%，即自動循環時1分鐘一個循環，其主要原因是增設了一個砂石計量斗。軸端密封采用分體式，即軸端密封 與軸端潤滑是分開的。

★砂石計量斗與主機架布置在一起有3個特點。

1料斗底部氣缸開門卸料快，約8秒左右。

2后臺可用料臺式裝載機上料或懸臂拉鏟。

3采用料斗式裝載機上料，后臺布置緊湊，三個骨料倉一字形排列，使裝載機上料方便占地少，總體布置美觀。

★所有物料采用稱重法計量，保證計量精度穩定可靠（有的用水流量 計），稱量選用高精度傳感器與電子秤，計量精度高達±1%。

★可以同時采用四種骨料，一種水，三種水泥（含粉煤灰等摻和料），二種粉狀和二種液態外加劑（由用戶選擇）。

★設有粉狀和液態外加劑儲存、輸送、自動計量系統。

★電氣元件、氣路管件等關鍵件選用進口件，如限位開關等。

★控制室隔離，螺旋機振動隔離，減少計量時振動影響及延長控制系統壽命等。

★在砂石上料形式上，我公司設計有鋼絲繩提升料斗式和大傾角50°皮帶輸送機兩種供用戶選擇。

HZS90型混凝土攪拌樓，商品砼拌合站是在吸收國內外同類產品優點和使用經驗的基礎上，研制開發的具有國內同類產品先進水平的攪拌站。

產品結構特點：

1、攪拌混凝土質量好:攪拌機構先進，葉片耐磨性高，角度設計合理，攪拌效果好、速度快，使用壽命長。仕高瑪(或國產自制）可選JS1500,主機特點：齒輪減速器，體積小、效率高、極為可靠。襯板、葉片材質為高鉻耐磨鑄鐵，角度設計合理，攪拌效果好、速度快，使用壽命高達5萬罐以上。四軸端配有全自動密封注油系統，并在操作室內設有主機運行報警器,全自動檢測減速箱油量、溫度、卸料泵油量，潤滑油油量及密封壓力。卸料門為液壓油泵控制，有三個停留點及手動開閘，無噪音。檢修門設有安全開關，開門既斷電，確保檢修人員安全。超重設計，減震極佳。

2、生產率高:每循環出1.5m3混凝土。幾個稱重計量秤可同時工作。攪拌機上方設有骨料集料斗，皮帶輸送機可有效輸送骨料。水泥倉采用進口氣墊破拱裝置，采用干燥的壓縮空氣，確保水泥的順利輸送。

3、計量精度高：選用四個骨料計量秤分別計量，計量時間充足、量程小，誤差值小，計量精度高。與累計皮帶秤比較，還可避免皮帶機頻繁啟動。

4、可靠性高，安全性能好：控制系統采用原裝進口計算機工作站，功能多、容量大、抗干擾能力強，其水平可與進口站相媲美。控制系統安全、可靠。攪拌機軸端密封與支承機構，密封與支承部分選用分離結構，密封裝置固定在攪拌筒的端板上，采用浮動密封環和壓力油集中潤滑形式，維修方便，使用壽命長。

5、布置的靈活性：骨料倉與主機部分可一字形布置，也可直角形布置。后臺配料可在地上用裝載機上料，也可設在地下用推土機推料。水泥倉100t、80t、50t三種容量供用戶選擇。水泥和粉煤灰由螺旋輸送機輸送，螺旋輸送機有四種規格Φ325、Φ273、Φ219、Φ194供用戶選用。

6、電氣控制系統:工控微機自動控制系統的設計，是本公司與濟南研制開發的。系統包括：控制柜、動力柜、微機、顯示器、打印機、鼠標等。整套系統控制性能指標高，抗干擾能力強，功能豐富的計算機控制軟件及全漢字圖形顯示系統，使攪拌站的管理與控制極其簡便。從投料、計量、攪拌到混凝土卸料的全過程以及原材料消耗情況統計等均可由一名操作員在控制室內的控制柜上完成。主要控制電器元件選用優質名牌產品，目前該控制系統已廣泛使用，并得到用戶的認可。

混凝土攪拌樓,混凝土攪拌設備是在收集同類產品優點和使用經驗的基礎上，研制開發的具有國內同類產品先進水平的攪拌站。是由配料、攪拌、電氣控制等部分組成的全自動混凝土拌制成套設備。它適用于中等以上規模的建筑工地、預制件廠和商品混凝土生產廠。

① 拌混凝土質量好：主機：知名合資品牌主機或國產自制主機。

②生產率高：自動攪拌循環時間設計為1分鐘。幾個稱重計量秤可同時工作。攪拌機上方設有骨料集料斗，皮帶輸送機可有效輸送 骨料。水泥倉采用進口氣墊破拱裝置，確保水泥的順利輸送。

③計量精度高：采用的 PLD1600/2400/3200Q-Ⅳ型混凝土配料機是一種攪拌站專用自動配料設備。選用四個骨料計量秤分別計量，計量時間充足、量程小，誤差值小，計量精度高 。四個計量斗代替累計皮帶秤，避免皮帶機頻繁啟動。

④可靠性高、安全性能好：控制系統 采用原裝進口工控機，功能多、容量大、抗干擾能力強，所有關鍵零部件均采用進口原裝件，提高了控制系統的可靠性、安全性。

⑤布置的靈活性：骨料倉與主機部分可一字形布置，也可直角形布置。本站可選用200t、150t、100t水泥倉，水泥和粉煤灰由螺旋輸送機輸送，螺旋輸送機規格Φ325、Φ273供用戶選用。

⑥上料的多樣性：骨料倉上料可用裝載機上料，也可用推土機和斜皮帶機上料。根據 本站所處的使用環境和地域位置以及用戶的要求，提供主體部分開式圍欄和全封閉式彩板結構。該攪拌站骨料輸送系統采用18度平皮帶方式，這種輸送形式具有故障率小的優點，是一種理想的骨料輸送方式。

⑦屬環保機型：主體部分設有除塵器，防止粉塵外揚。

⑧配有兩套監視系統：可隨時觀察攪拌站的下料、運轉情況。

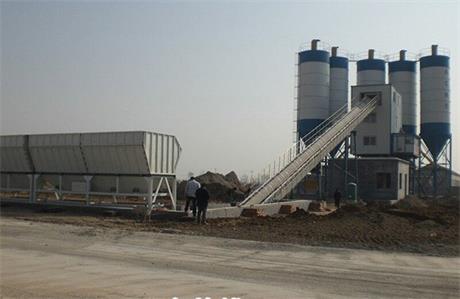

混凝土攪拌站:HZS60D（斜皮帶）

產品結構特點：

⑴機架：機架分上機架和下機架。上機架頂部安裝水泥秤、水秤及其支架、砂石集料斗及支架，上機架中部安裝攪拌主機，下部安裝卸料斗；下機架是上機架的支撐部件，一二層平臺之間設有扶梯，主樓上半部采用彩板封閉。

⑵骨料供給系統：PL1600A型配料機由倉架、倉體、皮帶機、計量斗、計量杠桿及傳感器組成。倉體是3個8m3的儲料倉及圍板，倉下口敞開式，骨料分別由3臺皮帶輸送機輸送至計量斗，計量方式是計量杠桿---傳感器---電子秤，自動完成砂、石等物料的配料。計量斗下部是1臺皮帶機，將骨料送至18o皮帶機。18o皮帶機由電動滾筒、槽型托輥、下托輥、清掃器、輸送帶、張緊裝置、接料槽和機架組成。將骨料送至集料斗。集料斗由斗體、支架、開關門裝置、防塵罩組成。將骨料投入攪拌機。

⑶水泥供給系統：水泥（粉煤灰）筒倉由支架、筒體、卸料門、除塵器、破拱裝置、輸料管等組成。水泥經敞開卸料門進入螺旋輸送機。螺旋輸送機由整機和吊裝裝置組成。將水泥輸送至水泥秤。水泥秤由計量斗及拉桿、蝶閥、傳感器、除塵管組成。將水泥投入攪拌機。

⑷水供給系統：水箱或水池，根據水的資源條件用戶自備水路系統由水泵及支架、水管及管件等組成。將水輸送至水秤。水秤由計量斗及拉桿、蝶閥、傳感器組成。將水投入攪拌機。

⑸液態外加劑供給系統：儲料桶由兩套儲料桶及支座、不銹鋼泵及支座、排液管閥等組成。管路系統由膠管、管件、閥門、電磁閥組成。將液態外加劑送至其計量秤。外加劑計量秤由計量斗及拉桿、蝶閥、傳感器及支架組成。將液奢望外加劑投入水秤，與水一并投入攪拌機。

⑹壓縮空氣供給系統：由空壓機、三聯體、管路、電磁換向閥、快換接頭、空氣過濾器等組成。將壓縮空氣送至氣缸、蝶閥、破拱等用氣點。

混凝土攪拌樓混凝土配合比調整流程

1、盡可能使用含泥量少、粗細適宜、級配合理的砂子，不符合條件可以粗細摻配調整。

2、保持水灰比不變法則。調整用水量和減水劑，在用水量尚有富裕的情況下優先考慮增減用水量，其次再考慮增加減水劑。從理論上計算能允許加多少水呢？下面與大家算一下這筆賬：混凝土的坍落度允許誤差在±2㎝，每增加1㎝坍落度應增加2.5㎏水，所以坍落度調整可以允許增減5㎏水；1%含水率誤差可導致產生5～7㎏誤差；兩項加起來至少有10㎏的調整空間。

3、含氣量不變法則。含氣量與混凝土強度有關聯，含氣量又與混凝土的容重具有線性相關關系，所以不論是直接測含氣量還是測容重，都能確定混凝土的含氣量。每種等級的混凝土容重有所不同，請注意參考配合比選定單上的容重，一般小于C40的低標號混凝土容重不能低于2350㎏/m3，C50不能低于2430㎏/m3。

4、坍落度要留出坍損余量，運距短可以忽略，時間長或運距長要進行測算，具體是加水還是加減水劑根據試驗情況而定。

HZS50型混凝土攪拌站是由配料、攪拌、電氣控制等部分組成的全自動混凝土拌制成套設備，它適用于中等以上規模的建筑工地、預制件廠和商品混凝土生產廠。本機主要特點：采用組合式結構，整機安裝、搬遷十分方便。 攪拌主機及骨料提升采用JS1000型雙臥軸強制式混凝土攪拌機，攪拌質量好、效率高。 骨料配料系統采用PLD1600型配料機，計量準確，生產效率高。 水泥、水、液體外加劑的配料均采用電子秤計量，配料精度高。 供水系統采用水泵供水，水流速加快，噴灑均勻。 電氣控制系統主要元器件全部采用優質元器件，性能可靠，操作使用方便，有打印功能，帶空調。
